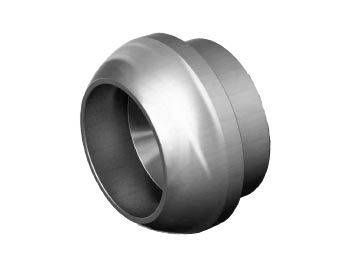

Заглушки сферические для соединений трубопроводов по внутреннему конусу ГОСТ 16076-70. Заглушка ГОСТ 16076-70 сферическая , производитель ПК Урал г. Пермь, применяется при монтаже трубопроводов разного типа. Фитинг представляет собой укороченный ниппель со сферической головкой одноименного резьбового соединения, без сквозного внутреннего отверстия.
Заглушка сферическая ГОСТ 16076-70 производится из углеродистой стали Ст45, 12Х18Н9Т .
ПК Урал производитель фитинга — заглушка сферическая ГОСТ 16076-70
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя заглушка сферическая ГОСТ 16076-70 из стали Ст45, 12Х18Н9Т организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить заглушка сферическая ГОСТ 16076-70:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Заглушка ГОСТ 16076-70 сферическая для соединений трубопроводов по внутреннему конусу
Изготавливаются фасонные изделия из углеродистой конструкционной качественной стали 45 и высоколегированной криогенной жаростойкой нержавеющей стали 12Х18Н9Т способом токарной обработки. При этом используется пруток ТУ 14-1-2330 (сталь 45), ТУ 14-1-377 и ТУ 14-1-378 (сталь 12Х18Н9Т).

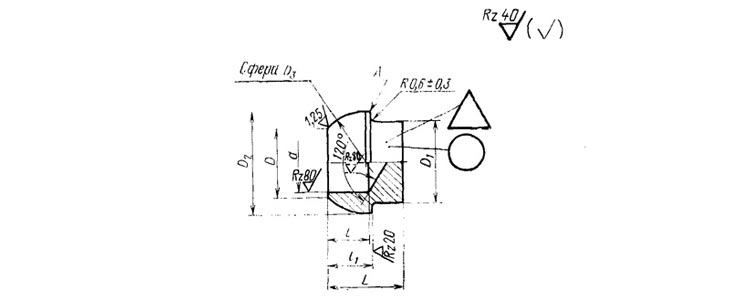

чертеж заглушка сферическая ГОСТ 16076-70:
Трубопроводная деталь имеет номинальный размер 6 – 38 мм, то есть, предназначена для глушения трубопроводов с таким наружным диаметром.
Условное обозначение заглушки из стали марки 12Х18Н9Т:
Заглушка сферическая 6-012А ГОСТ 16076-70,
Заглушка сферическая 8-012А ГОСТ 16076-70,
Заглушка сферическая 10-012А ГОСТ 16076-70,
Заглушка сферическая 12-012А ГОСТ 16076-70,
Заглушка сферическая 14-012А ГОСТ 16076-70,
Заглушка сферическая 16-012А ГОСТ 16076-70,
Заглушка сферическая 18-012А ГОСТ 16076-70,
Заглушка сферическая 20-012А ГОСТ 16076-70,
Заглушка сферическая 22-012А ГОСТ 16076-70,
Заглушка сферическая 24-012А ГОСТ 16076-70,
Заглушка сферическая 25-012А ГОСТ 16076-70,
Заглушка сферическая 28-012А ГОСТ 16076-70,
Заглушка сферическая 30-012А ГОСТ 16076-70,
Заглушка сферическая 32-012А ГОСТ 16076-70,
Заглушка сферическая 34-012А ГОСТ 16076-70,
Заглушка сферическая 36-012А ГОСТ 16076-70,
Заглушка сферическая 38-012А ГОСТ 16076-70.
Условное обозначение заглушки, из стали марки 45:
Заглушка сферическая 6-022А ГОСТ 16076-70,
Заглушка сферическая 8-022А ГОСТ 16076-70,
Заглушка сферическая 10-022А ГОСТ 16076-70,
Заглушка сферическая 12-022А ГОСТ 16076-70,
Заглушка сферическая 14-022А ГОСТ 16076-70,
Заглушка сферическая 16-022А ГОСТ 16076-70,
Заглушка сферическая 18-022А ГОСТ 16076-70,
Заглушка сферическая 20-022А ГОСТ 16076-70,
Заглушка сферическая 22-022А ГОСТ 16076-70,
Заглушка сферическая 24-022А ГОСТ 16076-70,
Заглушка сферическая 25-022А ГОСТ 16076-70,
Заглушка сферическая 28-022А ГОСТ 16076-70,
Заглушка сферическая 30-022А ГОСТ 16076-70,
Заглушка сферическая 32-022А ГОСТ 16076-70,
Заглушка сферическая 34-022А ГОСТ 16076-70,
Заглушка сферическая 36-022А ГОСТ 16076-70,
Заглушка сферическая 38-022А ГОСТ 16076-70.
Особенности конструкции
Внутри своей категории заглушки сферические ГОСТ 16076 являются вспомогательными деталями резьбового соединения по ряду причин:
- глушить свободные концы этим способом на постоянной основе не выгодно экономически;
- зато, при краткосрочной отсечке отдельных участков трубопровода в момент ремонта, обслуживания, модернизации, эти фитинги являются оптимальным решением.
- конструкционными особенностями сферических заглушек являются:
- деталь является усеченным вариантом сферического ниппеля с заглушенным внутренним каналом;
- традиционно для своей категории соединений по внутреннему конусу герметичность стыка обеспечивается усилием затяжки накидной гайки, прижимающей сферическую поверхность к конусу воронки;
- глухая внутренняя полость позволяет равномерно перераспределить давление рабочей среды на поверхности фасонного изделия;
- кромка А является основной рабочей поверхностью, поэтому чистота ее обработки выше, притупление кромки запрещено категорически.
таблица исполнений заглушка сферическая ГОСТ 16076-70:
|
Dн |
Вес |
L |
l1 |
l |
D2 |
D1 |
D |
d |
|
6 |
0.42 |
12 |
6.5 |
8 |
11.5 |
8 |
5.5 |
4 |
|
8 |
0.7 |
7 |
13.5 |
10 |
7.5 |
6 |
||
|
10 |
0.92 |
7 |
15.5 |
12 |
9.5 |
8 |
||
|
12 |
1.28 |
13 |
7.5 |
17.5 |
14 |
11.5 |
10 |
|
|
14 |
1.56 |
8 |
6.5 |
19.5 |
16 |
13.5 |
12 |
|
|
16 |
1.76 |
8.5 |
21.5 |
18 |
15.5 |
14 |
||
|
18 |
2.7 |
14 |
24.5 |
20 |
17.5 |
16 |
||
|
20 |
3.66 |
6 |
28 |
22 |
21.5 |
8 |
||
|
22 |
4.54 |
5 |
30.5 |
24 |
23 |
20 |
||
|
24 |
4.7 |
4.5 |
31 |
26 |
23.5 |
22 |
||
|
25 |
5.36 |
33 |
27 |
25 |
23 |
|||
|
28 |
6.5 |
3.5 |
36 |
30 |
28 |
26 |
||
|
30 |
7.3 |
3 |
38 |
32 |
29.5 |
28 |
||
|
32 |
8.7 |
9 |
2.5 |
41 |
34 |
32 |
30 |
|
|
34 |
10.1 |
2 |
44 |
36 |
34 |
32 |
||
|
36 |
11.8 |
1.5 |
47 |
38 |
37.5 |
34 |
||
|
38 |
15.5 |
1 |
40 |
38 |
36 |
