Проходник прямой ГОСТ 16049-70 прямой для соединений трубопроводов по внутреннему конусу. По желанию Заказчика, ПК Урал изготовит фитинг в составе сборочных единиц с накидными гайками, ниппелями, упорными кольцами. Данные детали трубопроводов применяются в авиационной технике, машиностроении, с газотурбинными, ракетными, поршневыми двигателями и в трубопроводах систем ее наземного обслуживания.
В двухстороннем трубопроводном фитинге, при обозначении марки стали используется кодировка:
- 011 – 13Х11Н2В2МФ
- 012 – 12Х18Н9Т
- 021 – 38ХА
- 022 – сталь 45
Дополнительно после шифра марки стали ставится буква «А», если трубопроводный фитинг предназначен для установки в технику авиационную или общего типа.
ПК Урал производитель фитинга — проходник прямой ГОСТ 16049-70,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник прямой ГОСТ 16049-70 из 38ХА, 12Х18Н9Т, Ст45, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник прямой ГОСТ 16049-70:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник прямой ГОСТ 16049-70
В документации ГОСТ 16049 к прямым проходникам предъявляются требования:
- использование в составе соединения по внутреннему конусу с двумя ниппелями и накидными гайками, упорными кольцами
- поставка двухстороннего штуцера только в комплекте с указанными деталями сборочного узла
- применение в авиационной и общей технике с газотурбинными, поршневыми, ракетными двигателями, в трубопроводах систем наземного обслуживания обычного исполнения
- соединение по внутреннему конусу ниппелями 30°, со сферической, полусферической головкой
- соединение труб только одинакового наружного диаметра 6 мм – 38 мм
- эксплуатация в рабочих средах жидкого, газообразного агрегатного состояния с низкой/высокой степенью агрессивности
- условия рабочей среды – температурный диапазон от — 60 °С до + 500 °С, номинальное давление 8.5 – 65 МПа
- конструкция детали – штуцер двухсторонний с воронками внутреннего конуса на одной оси
- изготовление фасонного изделия способом механической обработки
- термическая обработка легированных сталей перед этим
- использование сортового цельнотянутого проката – пруток шестигранного, круглого сечения
- марки сталей для производства фитинга Ст45, 12Х18Н9Т, 38ХА, 13Х11Н2В2МФ с высокой обрабатываемостью термическим, механическим способом

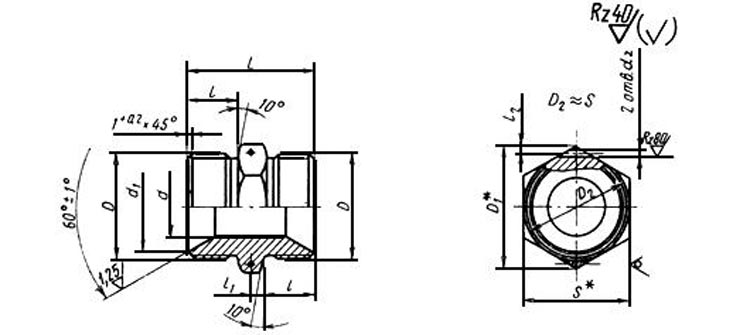

Чертеж проходник прямой ГОСТ 16049-70
Технические условия для всех деталей соединения по внутреннему конусу приведены в другом стандарте этой же серии – ГОСТ 16078.
- Ст45 – качественная углеродистая конструкционная сталь повышенной прочности
- 38ХА – хромистая легированная конструкционная сталь с криогенными свойствами
- 12Х18Н9Т – аустенитная жаропрочная криогенная жаростойкая нержавеющая сталь
- 13Х11Н2В2МФ – мартенситная жаропрочная коррозиестойкая высоколегированная сталь
таблица значения размеров трубопроводной детали проходник прямой ГОСТ 16049-70
|
Dн |
L |
l2 |
l1 |
l |
S |
D1 |
D |
d2 |
d1 |
d |
|
6 |
32 |
2 |
3 |
13 |
17 |
19.6 |
М14х1.5 |
1.5 |
11 |
4 |
|
8 |
М16х1.5 |
13 |
6 |
|||||||
|
10 |
19 |
21.9 |
М18х1.5 |
15 |
8 |
|||||
|
12 |
22 |
25.4 |
М20х1.5 |
17 |
10 |
|||||
|
14 |
24 |
27.7 |
М22х1.5 |
19 |
12 |
|||||
|
16 |
38 |
4 |
15 |
27 |
31.2 |
М24х1.5 |
21 |
14 |
||
|
18 |
30 |
34.6 |
М27х1.5 |
24 |
16 |
|||||
|
20 |
32 |
36.9 |
М30х1.5 |
27 |
18 |
|||||
|
22 |
40 |
16 |
36 |
41.6 |
М33х1.5 |
29 |
20 |
|||
|
24 |
22 |
|||||||||
|
25 |
42 |
17 |
41 |
47.3 |
М36х1.5 |
32 |
23 |
|||
|
28 |
М39х1.5 |
35 |
26 |
|||||||
|
30 |
35.5 |
28 |
||||||||
|
32 |
2.5 |
46 |
53.1 |
М42х1.5 |
2 |
38 |
30 |
|||
|
34 |
М45х1.5 |
41 |
32 |
|||||||
|
36 |
50 |
57.7 |
М48х1.5 |
44 |
34 |
|||||
|
38 |
36 |
Прямой проходник может использоваться с конусными, сферическими, полусферическими ниппелями, внутренними, наружными, накидными гайками.
