Проходник прямой ГОСТ 13959-74 разработан для быстроразъемных резьбовых соединений трубопроводов малого диаметра по внешнему конусу. ГОСТ 13959-74 Проходники прямые для соединений трубопроводов по наружному конусу.
Для конструкционных материалов в ГОСТ 13977 приняты следующие обозначения:
- 11/11А – сталь жаропрочная 13Х11Н2В2МФ
- 12/12А – нержавейка 14Х17Н2
- 13/13А – коррозионостойкая криогенная жаропрочная сталь 12Х18Н9Т или 12Х18Н10Т
- 14/14А – нержавеющая сталь 10Х11Н23Т3МР
- 15/15А – коррозионостойкая сталь 1Х16Н2АМ
- 21/21А – низколегированная сталь 30ХГСА
- 22/22А – углеродистая сталь 45
- 31/31А – сплав алюминиевый Д1АТВ, Д16Т, Д16АТВ, Д16АТ, Д1АТ, АК6
- 32/32А – алюминиевый сплав АК4-1
- 41/41А – бронзовый сплав Бр.АЖМц10-3-1.5
ПК Урал производитель фитинга — проходник прямой ГОСТ 13959-74
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник прямой ГОСТ 13959-74 из 13Х11Н2В2МФ, 14Х17Н2, 12Х18Н9Т, 12Х18Н10Т, 10Х11Н23Т3МР, 1Х16Н2АМ, 30ХГСА, сталь 45, Д1АТВ, Д16Т, Д16АТВ, Д16АТ, Д1АТ, АК6, АК4-1, Бр.АЖМц10-3-1.5 организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник прямой ГОСТ 13959-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник прямой ГОСТ 13959-74
Проходник прямой ГОСТ 13959-74 конструктивные особенности:
- осевая и зеркальная симметрия
- два резьбовых штуцера на концах вдоль общей оси детали
- разделка кромок под конус 74º ± 30º
- короткая метрическая резьба с проточкой
- сквозное внутреннее отверстие, диаметр которого одинаков по всей длине
- шестигранник под ключ в средней части снаружи фитинга
Внешняя часть конусной поверхности проходника притягивается во время закручивания накидной гайки к внутренней поверхности развальцованной трубы, обеспечивая герметичность под давлением максимум 106 МПа. С обратной стороны вальцовка упирается во внутреннюю поверхность ниппеля.
Материальное исполнение
ПК Урал производит проходники прямые ГОСТ 13959-74 из конструкционных материалов:
- стали – нержавеющие жаростойкие криогенные 10Х11Н23Т3МР, 1Х16Н2АМ, 12Х18Н9Т, 12Х18Н10Т, 14Х17Н2, 13Х11Н2В2МФ, низколегированная хромокремнемарганцовая конструкционная 30ХГСА, углеродистая качественная 45
- алюминиевые сплавы – Д16Т, Д16АТ, Д16АТВ, Д1АТ, Д1АТВ или АК6, АК4-1
- сплав бронзовый – Бр.АЖМц10-3-1.5
Пример условного обозначения прямого проход-ника к трубопроводу Д =14 мм из алюминиевого сплава:
Проходник прямой 14—31А ГОСТ 13959-74
Пример условного обозначения прямого проход-ника к трубопроводу Д =14 мм, из стали марки 45:
Проходник прямой 14—22А ГОСТ 13959—74
Пример условного обозначения прямого проход-ника к трубопроводу Д =14 мм, из стали марки 12Х18Н9Т:
Проходник прямой 14-13А ГОСТ 13959-74
Пример условного обозначения прямого проход-ника к трубопроводу Д =14 мм, из стали марки 13Х11Н2В2МФ:
Проходник прямой 14—11А ГОСТ 13959—74
Пример условного обозначения прямого проход-ника к трубопроводу Д =14 мм, из-бронзы:
Проходник прямой 14-41А ГОСТ 13959-74

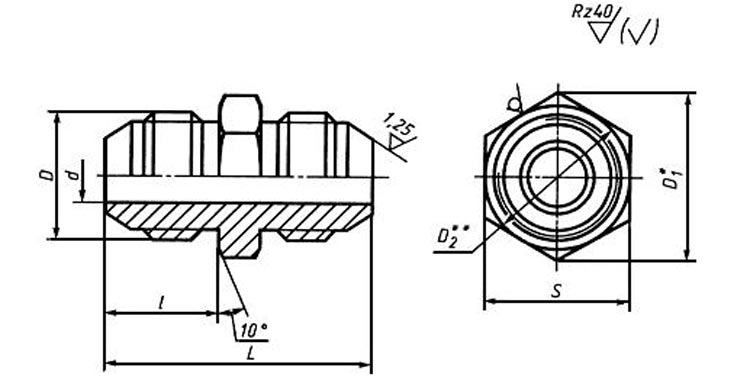

Чертеж проходник прямой ГОСТ 13959-74
таблица значения размеров трубопроводной детали проходник прямой ГОСТ 13959-74
|
Наруж. диаметр труб |
d |
D |
Dt |
s |
l |
L |
|
Пред. откл. ±0.3 |
||||||
|
3 |
1.7 |
М8Х1 |
11.5 |
10 |
13 |
31 |
|
4 |
2.7 |
М10Х1 |
13″. 8 |
12 |
14 |
33 |
|
6 |
3.7 |
М12Х1 |
16.2 |
14. |
15 |
36 |
|
8 |
5.5 |
М14Х1 |
19.6 |
17 |
||
|
10 |
7.5 |
М16Х1 |
16 |
38 |
||
|
12 |
9.5 |
М20Х1.5 |
25.4 |
22 |
20 |
46 |
|
14 |
11.5 |
№2X1.5 |
27.7 |
24 |
||
|
16 |
13.5 |
M24Xl.5 |
31.2 |
27 |
21 |
49 |
|
18 |
15.5 |
М27Х1.5 |
34.6 |
30 |
||
|
20 |
17.0 |
М30Х1.5 |
36.9 |
32 |
22 |
52 |
|
22 |
19.0 |
МЗЗХ2 |
41.6 |
36 |
26 |
60 |
|
25 |
22.0 |
|||||
|
28 |
25.0 |
М39Х2 |
47.3 |
41 |
27 |
62 |
|
30 |
27.0 |
|||||
|
32 |
28.0 |
М42Х2 |
53.1 |
46 |
||
|
34 |
30.0 |
М45Х2 |
28 |
-64 |
||
|
36 |
32.0 |
М48Х2 |
57.7- |
.. 50 |
29 |
/66 |
|
38 |
34.0 |
