Гайка накидная ГОСТ 23353-78

Гайка накидная ГОСТ 23353-78, соединения трубопроводов резьбовые. Гайки накидные. Производятся гайки накидные ГОСТ 23353-78 для специальных резьбовых быстроразъемных соединений, настоящий стандарт распространяется на накидные гайки, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24º, для осевого (исполнение 1) и радиального (исполнение 2) монтажа.

Могут применяться в комплекте с ниппелями шаровыми по ГОСТ 23355-78, с ниппелями коническими по ГОСТ 28016-89, врезающимися кольцами по ГОСТ 23354-78, кольцами зажимными по ГОСТ 28918-91 и упорными по ГОСТ 28918-91.

ПК Урал производитель фитинга — гайка накидная ГОСТ 23353-78

для оптовых покупателей:

предоставим особые условия сотрудничества, цены и условия оплаты
мы открыты к взаимовыгодному сотрудничеству
для каждого покупателя гайка накидная ГОСТ 23353-78 из Ст45, Ст35 организуем доставку удобной для него транспортной кампанией
производитель ПК Урал

заказать и купить гайка накидная ГОСТ 23353-78:

тел: +7 (342) 20-22-004

почта: ooopkural@bk.ru

Гайка накидная ГОСТ 23353-78

Гайки накидные ГОСТ 23353-78 – это вид резьбового крепежа, имеющий узкоспециальное применение, предусмотрено, что он применяется для монтажа трубопроводов, а также пневматического и гидравлического оборудования, а также различной арматуры. Конструкция предполагает использование гаек данного типа совместно с крепежом, имеющим угол конуса 24 градуса, это могут быть штуцеры или ниппели соответствующих типов (например в комплекте с ниппелем ГОСТ 22355-78). Внешне, гайка накидная ГОСТ 23353-78, напоминает стандартные изделия – она имеет форму приплюснутого цилиндра, обработанного под шестигранник. Различия имеются в конфигурации внутренней поверхности, на ней имеется ступенчатый переход между разными диаметрами, сглаженный фаской, выполненной под углом 45 градусов. Края гайки ГОСТ 23353-78 также обработаны подобным образом. Применяется гайка ГОСТ 23353-78 как для осевого, так и для радиального крепежа, в связи с чем конструкция гайки может иметь определенные особенности.

Давление от 10 до 63 МПа в зависимости от группы и типа соединения
Материал Ст45, Ст35 возможное исполнение из других марок стали (14Х17Н2, 09Г2С и т.д.)

Гайки накидные по ГОСТ 23353-78 бывают двух вариантов исполнения:

исполнение 1 (для осевого монтажа)
исполнение 2 (для радиального монтажа)

По желанию заказчика можем изготовить из марок стали: 30ХГСА, 14Х17Н2, 13Х11Н2В2МФ, латунь, алюминий, медь, бронза, титан, возможно изготовление из других марок стали.

Пример условного обозначения накидной гайки для осевого монтажа с наружным диаметром трубы 18 мм группы 2:

Гайка накидная 2-18 ГОСТ23353-78

Пример условного обозначения накидной гайки, для радиального монтажа с наружным диаметром трубы 18 мм группы 2:

Гайка накидная 2р—18 ГОСТ23353-78

Гайка накидная ГОСТ 23353-78

ПК Урал производитель фитинга — гайка накидная ГОСТ 23353-78

заказать и купить гайка накидная ГОСТ 23353-78:

Гайка накидная ГОСТ 23353-78

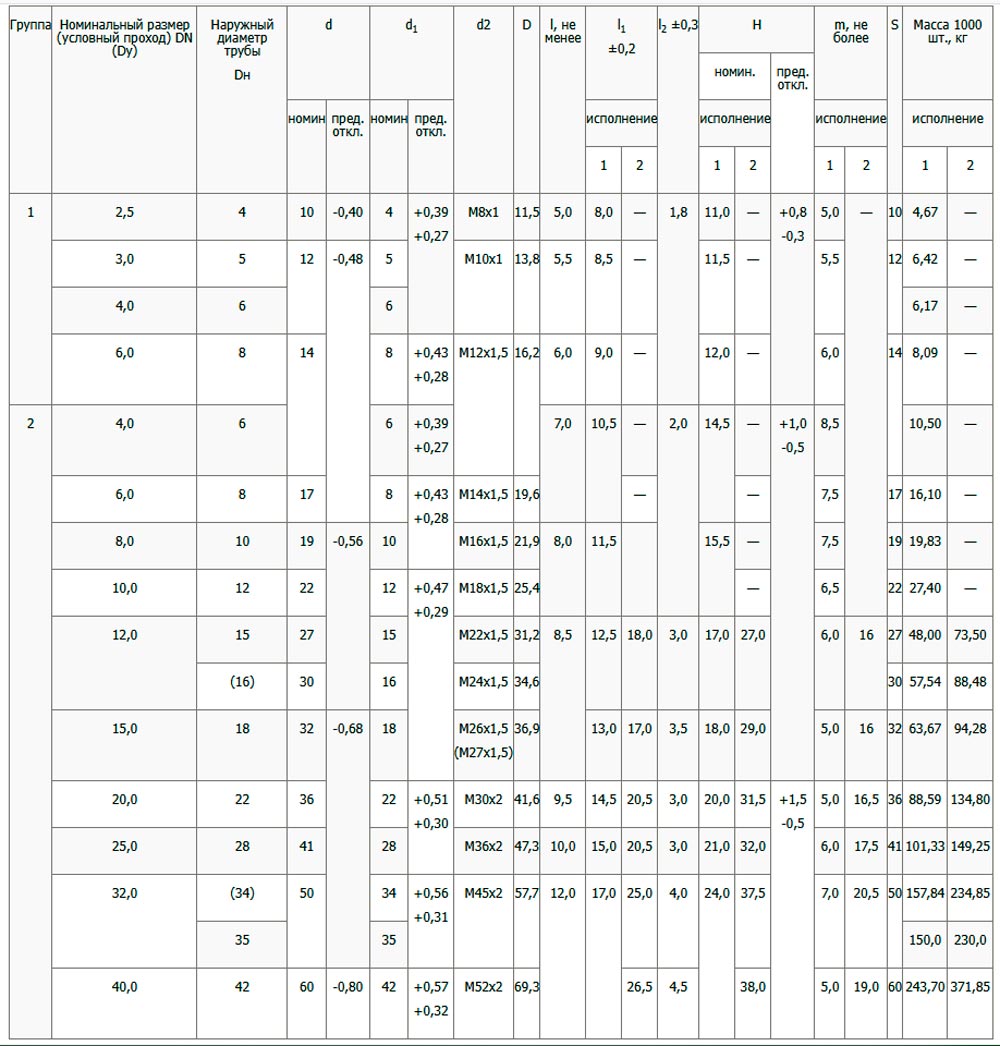

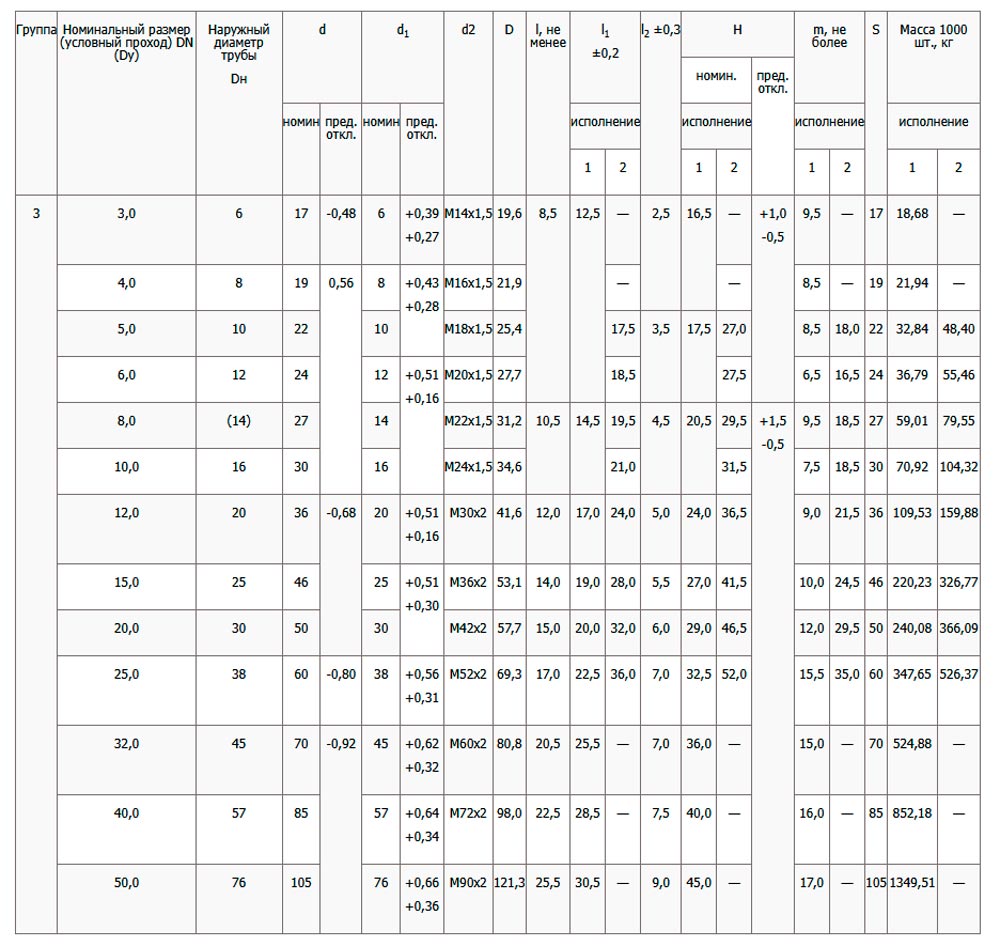

таблица значения размеров гайка накидная ГОСТ 23353-78
