Гайка накидная ГОСТ 13957-74 для соединений трубопроводов по наружному конусу. Стандарт распространяется на накидные гайки для соединения трубопроводов с условным наружным диаметром трубы Дн от 3 до 38 мм.
При установке накидной гайки ГОСТ 13957-74 не требуется специальная подготовка деталей, что облегчает и ускоряет монтаж. Устойчивая фиксация обеспечивается за счет того, что на гранях накидной гайки есть сквозные отверстия.
ПК Урал производитель фитинга — гайка накидная ГОСТ 13957-74,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя гайка накидная ГОСТ 13957-74 из Ст45, 14Х17Н2, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить гайка накидная ГОСТ 13957-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Гайка накидная ГОСТ 13957-74
Гайка накидная ГОСТ 13957-74 применяется в неподвижных разъёмных соединениях трубопроводов по наружному конусу 74º. Гайка наворачивается на ниппель и прижимает развальцованный конец трубы, обеспечивая прочное и герметичное соединение. Работает в паре с ниппелем ГОСТ 13956-74.
- Допуски торцового биения поверхности А и радиального — поверхности Б относительно оси резьбы: А- 0.07 мм; Б — 0.1 мм
- Радиус 0.4+0.2 допускается заменять фаской 0.4-0.2х45º

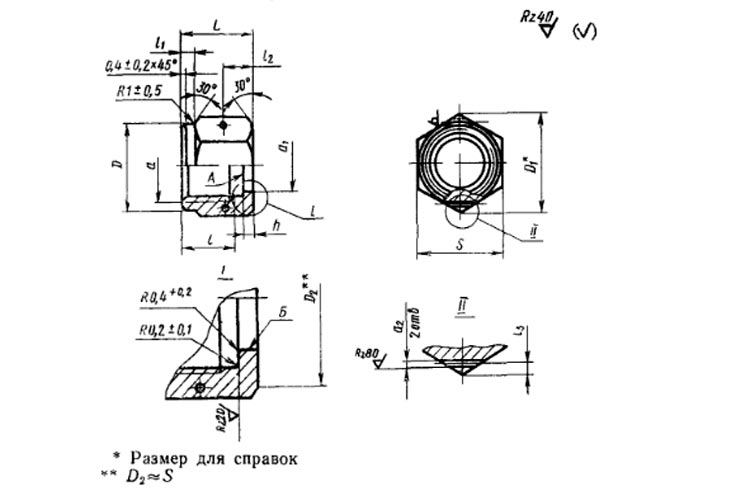

Чертеж гайка накидная ГОСТ 13957-74
Гайка наворачивается на ниппель и прижимает развальцованный конец трубы, обеспечивая прочное и герметичное соединение. Гайка накидная ГОСТ 13957-74 работает в паре с ниппелем ГОСТ 13956-74.
Пример условного обозначения накидной гайки к трубопроводу DH = 12 мм из алюминиевого сплава:
Гайка накидная 12—31А ГОСТ 13957—74
Пример условного обозначения накидной гайки к трубопроводу DH = 12 мм, из стали марки 45:
Гайка накидная 12—22А ГОСТ 13957— 74
Пример условного обозначения накидной гайки к трубопроводу DH = 12 мм, из стали марки 14Х17Н2:
Гайка накидная 12—12А ГОСТ 13957—74
Пример условного обозначения накидной гайки к трубопроводу DH = 12 мм, из стали марки 13Х11Н2В2МФ:
Гайка накидная 12—И А ГОСТ 13957—74
Пример условного обозначения накидной гайки к трубопроводу DH = 12 мм, для изделий общего применения:
Гайка накидная 12—31 ГОСТ 13957—74
Гайка накидная 12—22 ГОСТ 13957—74
Гайка накидная 12— 12 ГОСТ 13957—74
Гайка накидная 12— 11 ГОСТ 13957—74
таблица значения размеров гайка накидная ГОСТ 13957-74
|
Наруж. диам. труб Dн |
d |
d1 |
d2 |
D |
D1 |
S |
l |
l1 |
l2 |
l3 |
L |
h |
|
|
Пред. откл. по H11 |
Пред. откл. +0.12 -0.06 |
Пред. откл. +0.1 -0.5 |
Пред. откд. ± 0.25 |
Номин. |
Пред. откл. |
Пред. откл. ± 0.2 |
|||||||
|
3 |
М8х1 |
4.1 |
1.0 |
12 |
13.8 |
12 |
9 |
4 |
5.0 |
± 0.25 |
1.2 |
14 |
3.0 |
|
4 |
М10х1 |
5.2 |
1.2 |
14 |
16.2 |
14 |
10 |
5.5 |
1.5 |
15 |
|||
|
6 |
М12х1 |
7.5 |
17 |
19.6 |
17 |
11 |
6.5 |
17 |
|||||
|
8 |
М14х1 |
9.5 |
4.0 |
||||||||||
|
10 |
М16х1 |
11.9 |
19 |
21.9 |
19 |
12 |
7.0 |
18 |
|||||
|
12 |
М20х1.5 |
14.2 |
1.5 |
24 |
27.7 |
24 |
15 |
8.5 |
2.0 |
21 |
|||
|
14 |
М22х1.5 |
16.2 |
27 |
31.2 |
27 |
5 |
8.0 |
||||||
|
16 |
М24х1.5 |
18.2 |
4.0 |
||||||||||
|
18 |
М27х1.5 |
20.2 |
30 |
34.6 |
30 |
8.5 |
22 |
3.5 |
|||||
|
20 |
М30х1.5 |
22.2 |
36 |
41.6 |
36 |
17 |
9.5 |
24 |
4.0 |
||||
|
22 |
М33х2 |
24.2 |
18 |
10.5 |
± 0.3 |
26 |
|||||||
|
25 |
27.3 |
19 |
6 |
11.0 |
28 |
||||||||
|
28 |
М39х2 |
30.3 |
2.0 |
46 |
53.1 |
46 |
20 |
11.5 |
2.5 |
29 |
4.5 |
||
|
30 |
32.3 |
21 |
12,0 |
30 |
5.0 |
||||||||
|
32 |
М42х2 |
34.3 |
|||||||||||
|
34 |
М45х2 |
36.6 |
50 |
57.7 |
50 |
||||||||
|
36 |
М48х2 |
38.6 |
55 |
63.5 |
55 |
22 |
12.5 |
31 |
|||||
|
38 |
40.8 |
||||||||||||
