Проходники ввертные ГОСТ 20195-74 это крепёжный элемент под резиновое уплотнение для соединений трубопроводов по наружному конусу. Трубопроводная арматура проходник ввертной ГОСТ 20195-74 материал изготовления: Д16Т, 12Х18Н10Т, Сталь 45, 13Х11Н2В2МФ, бронза. Деталь трубопровода используется при комплектации трубопроводов промышленного назначения. Диаметр труб составляет величину от 3 мм до 38 мм, центрального шестигранника от S12 до S55 мм.
Проходник ввертной ГОСТ 20195-74 изготавливается из углеродистой стали 45, жаропрочной криогенной нержавейки 13Х11Н2В2МФ, коррозиестойкой аустенитной стали 12Х18Н9Т, алюминиевого сплава Д16Т, бронзы. Конструкция: трубчатый корпус с шестигранным буртом и с резьбами с обеих сторон.
ПК Урал производитель фитинга — проходник ввертной ГОСТ 20195-74,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник ввертной ГОСТ 20195-74 из Д16Т, 12Х18Н10Т, Сталь 45, 13Х11Н2В2МФ, бронза организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник ввертной ГОСТ 20195-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник ввертной ГОСТ 20195-74
Проходник ввертной ГОСТ 20195-74 это соединительная деталь арматуры трубопроводов, изготовлен в формате металлической трубки, имеющей две наружные резьбы различного диаметра с концов. Поперечное сечение имеет разделение шестигранником, необходимым для ввинчивания в трубопровод. Данная продукция используется для стыковки двух трубопроводов высокого давления. Проходник предназначен для эксплуатации в различных условиях, при температуре от — 60 ºC до + 500 ºC градусов, давлении до 106 МПа.

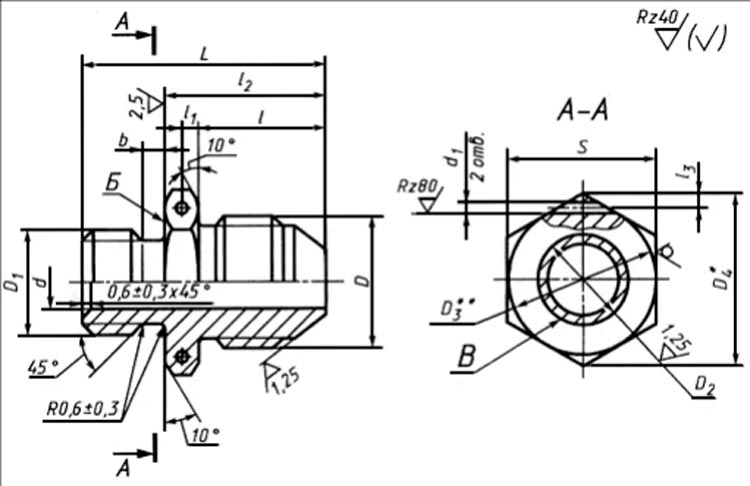

Чертеж проходник ввертной ГОСТ 20195-74:
По своей конструкции проходник ввертной ГОСТ 20195-74 состоит из трех компонентов: цилиндрической, со снятыми с двух краев фасками, центральной – выполненной под шестигранник, и третьей, состоящей из цилиндра и конуса, ее длина увеличена относительно первой. В гранях центральной части проходника просверлены два отверстия, при монтаже соединения сквозь них протягивается проволока, с помощью которой притягивается и фиксируется ниппель, посаженный на конусообразный конец.
Пример условного обозначения ввертного проходника под резиновое уплотнение к трубопроводу Д, = 12 мм из
алюминиевого сплава:
Проходник ввертной 12—31А ГОСТ 20195—74
То же, из стали марки 45:
Проходник ввертной 12—22А ГОСТ 20195—74
То же, из стали марки 12Х18Н9Т:
Проходник ввертной 12—13А ГОСТ 20195—74
То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 12—НА ГОСТ 20195—74
То же, из бронзы:
Проходник ввертной 12—41А ГОСТ 20195—74
таблица исполнений проходник ввертной ГОСТ 20195-74
|
|
d | d1 | D | D1 |
D2 h11 |
D4 | S | l | l1 | l2 | l3 | L | b | |
|
наруж. диаметр труб |
+0.12 |
±0.3 |
Но- |
Пред. откл. |
±0.2 |
|||||||||
|
3 |
1.7 |
1.2 |
M81 |
М6 |
4.3 |
13.8 |
12 |
13 |
2.5 |
18 |
1.5 |
27 |
3 |
|
|
4 |
2.7 |
М101 |
М8 |
6.0 |
16.2 |
14 |
14 |
±0.2 |
19 |
29 |
||||
|
6 |
3.7 |
М121 |
М10 |
7.6 |
19.6 |
17 |
15 |
3.0 |
21 |
32 |
||||
|
8 |
5.5 |
М141 |
М121.5 |
9.6 |
21.9 |
19 |
33 |
|||||||
|
10 |
7.5 |
М161 |
М141.5 |
11.6 |
25.4 |
22 |
16 |
4.0 |
±0.25 |
24 |
36 |
|||
|
12 |
9.5 |
М201.5 |
М161.5 |
13.6 |
27.7 |
24 |
20 |
3.0 |
±0.2 |
26 |
2.0 |
39 |
||
|
14 |
11.5 |
1.5 |
М221.5 |
М201.5 |
17.6 |
31.2 |
27 |
40 |
||||||
|
16 |
13.5 |
М241.5 |
М221.5 |
19.6 |
34.5 |
30 |
21 |
3.5 |
28 |
42 |
4 |
|||
|
18 |
15.5 |
М271.5 |
М241.5 |
21.6 |
36.9 |
32 |
44 |
|||||||
|
20 |
17.0 |
М301.5 |
М271.5 |
24.6 |
41.6 |
36 |
22 |
30 |
46 |
|||||
|
22 |
19.0 |
М332 |
М301.5 |
27.6 |
47.4 |
41 |
26 |
34 |
51 |
|||||
|
25 |
22.0 |
4.0 |
±0.25 |
|||||||||||
|
28 |
25.0 |
М392 |
М331.5 |
30.6 |
53 |
|||||||||
|
30 |
27.0 |
М361.5 |
33.6 |
53.1 |
46 |
27 |
35 |
54 |
||||||
|
32 |
28.0 |
2.0 |
М422 |
4.5 |
2.5 |
|||||||||
|
34 |
30.0 |
М452 |
М391.5 |
36.6 |
57.7 |
50 |
28 |
36 |
56 |
|||||
|
36 |
32.0 |
М482 |
М421.5 |
39.6 |
63.5 |
55 |
29 |
4.0 |
37 |
57 |
||||
|
38 |
34.0 |
М451.5 |
42.6 |
|||||||||||
