ПК Урал г. Пермь изготавливает и производит трубопроводную арматуру проходник ввертной ГОСТ 16070-70. Трубопроводные детали по ГОСТ 16070-70 это проходники ввертные под резиновое уплотнение для соединений трубопроводов по внутреннему конусу. Этот тип соединений разработан для нужд общей авиационной техники с двигателями внутреннего сгорания поршневого, ракетного, газотурбинного типа в качестве силового привода и наземных систем обслуживания этих агрегатов.

Проходник ввертной ГОСТ 16070-70 изготавливается из углеродистой стали 45, жаропрочной криогенной нержавейки 13Х11Н2В2МФ и хромистой перлитной стали 38ХА.



ПК Урал производитель фитинга — проходник ввертной ГОСТ 16070-70,

для оптовых покупателей:

• предоставим особые условия сотрудничества, цены и условия оплаты

• мы открыты к взаимовыгодному сотрудничеству

• для каждого покупателя проходник ввертной ГОСТ 16070-70 из стали 45, 38ХА, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией

• производитель ПК Урал

заказать и купить проходник ввертной ГОСТ 16070-70:

тел: +7 (342) 20-22-004

почта:  ooopkural@bk.ru



Проходник ввертной ГОСТ 16070-70



Трубопроводные деталь проходник ввертной ГОСТ 16070-70 используется при соединении рукавов высокого давления с трубопроводами, при подключении приборов, оборудования. Фитинг входит в категорию быстроразъемных резьбовых соединений с уплотнением по внутреннему конусу, поставляется вместе с накидными гайками, упорными кольцами, ниппелями, шайбами.

Продуманная конструкция ввертного проходника позволяет добиться надежности и герметичности стыков, а также сократить время монтажа и снизить его трудоемкость. Эксплуатация в рабочей среде газообразного или жидкого агрегатного состояния, при низкой и высокой степени агрессивности с номинальным давлением 8.5 – 65 МПа при температуре от — 60 °С до + 500 °С.

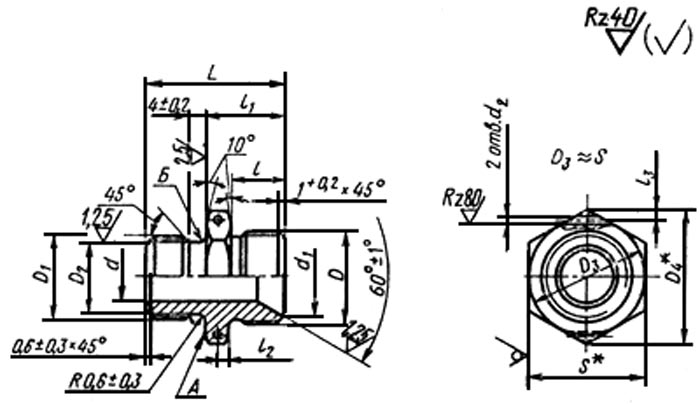

Чертеж проходник ввертной ГОСТ 16070-70:

Проходник ввертной ГОСТ 16070-70 особенности конструкции

В проходники ввертные ГОСТ 16070 разработчиками заложен ряд оригинальных технических решений:

• проходник фактически является асимметричным штуцером
• со стороны присоединяемого рукава высокого давления уплотнение осуществляется резиновым кольцом, в которое торцом упирается гайка, накручиваемая на ввертный проходник
• со стороны присоединения к основному трубопроводу изнутри имеется конусная воронка 60º под головку ниппеля и наружная метрическая резьба под накидную гайку
• под резиновое уплотнительное кольцо на теле штуцера предусмотрено радиусное закругление, которое запрещено обрабатывать цинком, кадмием дополнительно
• присоединительная резьба под накидную и РВД гайку разного размера
• внутреннее сечение фасонного изделия постоянное по всей его длине

Проходной штуцер называется ввертным, так как уплотнение со стороны рукава ВД действует только в том случае, если деталь вкручена в гайку до упора. Усилие затяжки не нужно контролировать динамометрическим ключом, так как для уплотнения использовано резинотехническое изделие с высокими показателями эластичности.

Материальное исполнение

При изготовлении фитинга — проходник ввертной ГОСТ 16070 для резьбовых соединений по внутреннему конусу применяется:

• сталь 45 – углеродистая качественная конструкционная;
• 38ХА – перлитная, низколегированная сталь хромистая;
• 13Х11Н2В2МФ – жаропрочная сталь нержавеющая с хладостойкими свойствами.

При этом используется исключительно шестигранный сортамент из указанных конструкционных материалов, соответствующие стандартам:

• ГОСТ 1051 – для обычного исполнения из стали 45 и 38ХА
• ТУ 14-1-2330 – для авиационной, общего назначения техники из стали 45
• ТУ 14-1-950 – сталь 38ХА, для техники
• ГОСТ 5949 – нержавейка 13Х11Н2В2МФ, детали обычного исполнения
• ТУ 14-1-3297 и ТУ 14-1-1791 – жаропрочная сталь 13Х11Н2В2МФ, для общей, авиационной техники

таблица значения размеров трубопроводной детали проходник ввертной ГОСТ 16070-70

Dн	D4		D2		D1		D		d2		d1		d
6	19.6		7.6		М10		М14х1.5		1.5		11		4
8	21.9		9.6		М12х1.5		М16х1.5				13		6
10	25.4		11.6		М14х1.5		М18х1.5				15		8
12	27.7		13.6		М16х1.5		М20х1.5				17		10
14	31.2		17.6		М20х1.5		М22х1.5				19		12
16	34.6		19.6		М22х1.5		М24х1.5				21		14
18	36.9		21.6		М24х1.5		М27х1.5				24		16
20	41.6		24.6		М27х1.5		М30х1.5				27		18
22	47.3		27.6		М30х1.5		М33х1.5				29		20
24													22
25	53.1		30.6		М33х1.5		М36х1.5		2		32		23
28			33.6		М36х1.5		М39х1.5				35		26
30											35.5		28
32	57.7		36.6		М39х1.5		М42х1.5				38		30
34	63.5		39.6		М42х1.5		М45х1.5				41		32
36			42.6		М45х1.5		М48х1.5				44		34
38													36
Dн		Вес		L		l3	l2	l1		l		S
6		1.8		29		2	2.5	18		13		17
8		2.34		31			3	19				19
10		2.77										22
12		3.41		32								24
14		3.93		33								27
16		4.49		37			4	23		15		30
18		6.68		39								32
20		6.44										36
22		7.05		41				24		16		41
24		6.59
25		7.73		43		2.5		25		17		46
28		9.54		44
30		10.18
32		12.3		45								50
34		15.32										55
36		16.34
38		18.68
