Ниппель ГОСТ 13956-74 – это фитинг, который применяется совместно с гайками накидными, при соединении трубопроводов по наружному конусу. Используется в основном для монтажа трубопроводов, обеспечивая надежность и герметичность соединения, а также высокую скорость его установки.
Каждый ниппель маркируется кольцевыми проточками радиусом R 0.2 для идентификации материала: без проточки для стали 45, одна проточка для 30ХГСА, две для 14Х17Н2, три для 13Х11Н2В2МФ.
ПК Урал производитель фитинга — ниппель 13956-74
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя фитинга ниппель 13956-74 из стали 45, 30ХГСА, 14Х17Н2, 13Х11Н2В2МФ — организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить ниппель 13956-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru

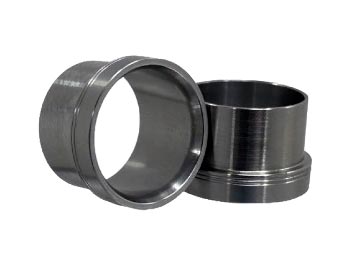

Ниппель ГОСТ 13956-74
Ниппели изготавливаются из высококачественных материалов: стали марок 45, 30ХГСА, 14Х17Н2, 13Х11Н2В2МФ, а также сплавов меди и алюминия. Твердость изделий, согласно ТУ ГОСТ 13977-74, составляет 25–40 HRC, в зависимости от выбранной марки стали.
Ниппель ГОСТ 13956-74 — это ниппели для соединений трубопроводов по наружному конусу.
Изготавливаются в зависимости от наружного диаметра трубы Dн размерами от 3 мм до 38 мм.
При изготовлении используются следующие марки стали: Сталь 45 (22А), 30ХГСА (21А), 14Х17Н2 (12А), 13X11Н2В2МФ (11А )
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн=18 мм из стали марки 45: Ниппель 1-18-22А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн=18 мм, из стали марки 30ХГСА: Ниппель 1-18-21А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн=18 мм, из стали марки 14Х17Н2 : Ниппель 1-18-12А ГОСТ 13956-74

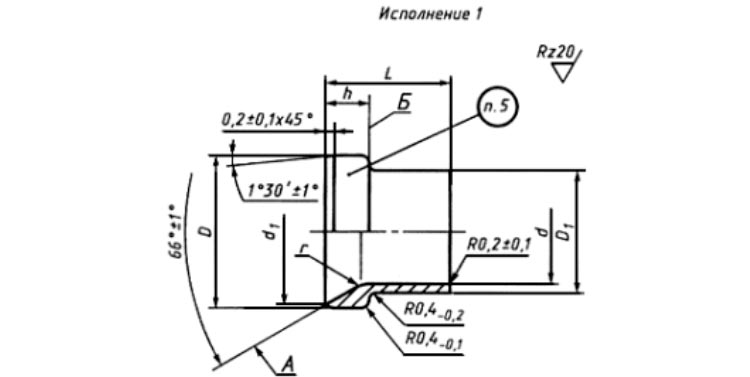

Чертеж ниппель ГОСТ 13956-74:
Вся продукция производства строго регламентирована.
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм из стали марки 45:
Ниппель 1-12-22А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм, из стали марки 30ХГСА:
Ниппель 1-12-21А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм, из стали марки 14Х17Н2:
Ниппель 1-12-12А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм, из стали марки 13Х11Н2В2МФ:
Ниппель 1-12-11А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм, для изделий общего применения:
Ниппель 1-12-22 ГОСТ 13956-74
Ниппель 1-12-21 ГОСТ 13956-74
Ниппель 1-12-12 ГОСТ 13956-74
Ниппель 1-12-11 ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм из стали марки 45:
Ниппель 2-12-22А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм, из стали марки 30ХГСА:
Ниппель 2-12-21А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм, из стали марки 14Х17Н2:
Ниппель 2-12-12А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм, из стали марки 13Х11Н2В2МФ:
Ниппель 2-12-11А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм, для изделий общего применения:
Ниппель 2-12-22 ГОСТ 13956-74
Ниппель 2-12-21 ГОСТ 13956-74
Ниппель 2-12-12 ГОСТ 13956-74
Ниппель 2-12-11 ГОСТ 13956-74
Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.
таблица исполнений ниппель ГОСТ 13956-74:
|
Наруж. Диам. труб Dн |
d |
d1 |
D |
D1 |
h |
L |
r |
|
|
Номин. |
Пред. откл. |
Пред. откл. |
Пред. откл. +0.3 |
|||||
|
по h11 |
±0.2 |
|||||||
|
3 |
3 |
Н11 |
5.3 |
6.8 |
4.0 |
3.5 |
9 |
1.0 |
|
4 |
4 |
6.3 |
8.8 |
5.0 |
10 |
3.5 |
||
|
6 |
6 |
8.6 |
10.8 |
7.3 |
4.0 |
11 |
||
|
8 |
8 |
10.6 |
12.8 |
9.3 |
12 |
|||
|
10 |
10 |
12.5 |
14.8 |
11.7 |
4.5 |
13 |
||
|
.12 |
12 |
Н10 |
15.5 |
18.2 |
14.0 |
5.0 |
14 |
|
|
14 |
14 |
17.5 |
20.2 |
16.0 |
15 |
|||
|
16 |
16 |
19.3 |
22.2 |
18.0 |
16 |
|||
|
18 |
18 |
22.3 |
25.2 |
20.0 |
6.0 |
17 |
||
|
20 |
20 |
25.0 |
28.2 |
22.0 |
6.5 |
18 |
||
|
22 |
22 |
28.0 |
30.6 |
24.0 |
20 |
|||
|
25 |
25 |
27.3 |
27.0 |
|||||
|
28 |
28 |
34.0 |
36.6 |
30.0 |
7.0 |
22 |
||
|
30 |
30 |
33.5 |
32.0 |
|||||
|
32 |
32 |
36.5 |
39.6 |
34.0 |
7.5 |
23 |
||
|
34 |
34 |
40.0 |
42.6 |
36.3 |
||||
|
36 |
36 |
43.0 |
45.6 |
38.3 |
||||
|
38 |
38 |
40.5 |
||||||
