Проходники ввертные ГОСТ 20194-74 под металлическое уплотнение для соединений трубопроводов по наружному конусу. Трубопроводная арматура проходник ввертной ГОСТ 20194-74 материал изготовления: стали марок 45, 13Х11Н2В2МФ, 12Х18Н9Т, алюминиевый сплав Д16Т. Диаметр труб составляет величину от 3 мм до 38 мм, центрального шестигранника от S12 до S55 мм.
Проходник ввертной ГОСТ 20194-74 изготавливается из углеродистой стали 45, жаропрочной криогенной нержавейки 13Х11Н2В2МФ, коррозиестойкой аустенитной стали 12Х18Н9Т, алюминиевого сплава Д16Т. Шестигранник имеет два отверстия для надёжного крепления переходника к ниппелю или другой детали.
ПК Урал производитель фитинга — проходник ввертной ГОСТ 20194-740,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник ввертной ГОСТ 20194-74 из стали марок 45, 13Х11Н2В2МФ, 12Х18Н9Т, алюминиевый сплав Д16Т организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник ввертной ГОСТ 20194-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник ввертной ГОСТ 20194-74
Проходник ввертной ГОСТ 20194-74 это крепёжный элемент, который соединяет между собой трубопроводы при помощи накидных гаек по принципу наружного конуса. В таком соединении обязательно используется металлическое уплотнение — именно оно обеспечивает герметичность и надёжность стыка. Проходник ГОСТ 20194-74 соединительная деталь арматуры трубопроводов, представляет собой резьбовое изделие с равным значением условного внутреннего диаметра на входе и на выходе.

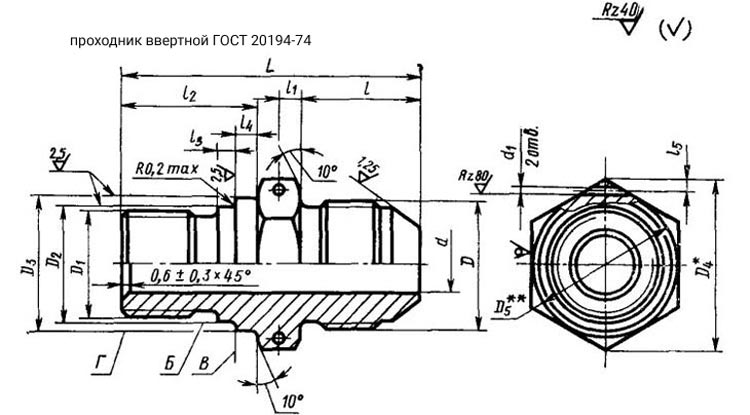

Чертеж проходник ввертной ГОСТ 20194-74:
Проходник ввертной ГОСТ 20194-74 для соединения трубопроводов конструктивно состоит из трех частей: первая имеет цилиндрическую форму, с края ее снята фаска, центральная выполнена под шестигранник с изготовленными в его гранях отверстиями и последняя также цилиндрическая, имеет сокращенную длину, ее конец обработан под конус, который используется для посадки ниппеля.
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из алюминиевого сплава:
Проходник ввертной 12-31А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 45:
Проходник ввертной 12-22А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 13Х11Н2В2МФ:
Проходник ввертной 12-11А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 12Х18Н9Т:
Проходник ввертной 12-13А ГОСТ 20194-74
таблица исполнений проходник ввертной ГОСТ 20194-74
| d | d1 | D | D1 | D2 | D3 | D4 | S | l | l1 | l2 | l3 | l4 | l5 | L | ||
|
На- диа- труб |
+0.12 |
±0.3 |
Но- |
Пред. откл. |
±0.3 |
±0.2 |
||||||||||
|
3 |
1.7 |
1.2 |
M8x1 |
М8 |
8.2 |
11 |
16.2 |
14 |
13 |
14 |
1.5 |
33 |
||||
|
4 |
2.7 |
M10x1 |
14 |
34 |
||||||||||||
|
6 |
3.7 |
М12х1 |
М10 |
10.2 |
13 |
19.6 |
17 |
15 |
38 |
|||||||
|
8 |
5.5 |
M14x1 |
М12х1.5 |
12.2 |
15 |
3.0 |
±0.2 |
17 |
2.0 |
2.5 |
||||||
|
10 |
7.5 |
M16x1 |
М14х1.5 |
14.2 |
17 |
21.9 |
19 |
16 |
39 |
|||||||
|
12 |
9.5 |
М20х1.5 |
М16х.1.5 |
16.2 |
19 |
25.4 |
22 |
20 |
18 |
44 |
||||||
|
14 |
11.5 |
1.5 |
М22х1.5 |
М18х1.5 |
18.2 |
21 |
27.7 |
24 |
19 |
45 |
||||||
|
16 |
13.5 |
М24х1.5 |
М20х1.5 |
20.2 |
23 |
31.2 |
27 |
21 |
20 |
2.0 |
48 |
|||||
|
18 |
15.5 |
М27х1.5 |
М22х1.5 |
22.2 |
25 |
34.6 |
30 |
21 |
49 |
|||||||
|
20 |
17.0 |
М30х1.5 |
М24х1.5 |
24.2 |
27 |
26.9 |
32 |
22 |
3.5 |
50 |
||||||
|
22 |
19.0 |
М33х2 |
М27х1.5 |
27.2 |
30 |
41.6 |
36 |
26 |
±0.25 |
55 |
||||||
|
25 |
22.0 |
М30х.1.5 |
30.2 |
33 |
47.3 |
41 |
2.5 |
3.0 |
||||||||
|
28 |
25.0 |
М39х2 |
М33х1.5 |
33.2 |
36 |
4.0 |
22 |
57 |
||||||||
|
30 |
27.0 |
М36х1.5 |
36.2 |
39 |
27 |
2.5 |
||||||||||
|
32 |
28.0 |
М42х2 |
53.1 |
46 |
5.0 |
59 |
||||||||||
|
34 |
30.0 |
2.0 |
М39х1.5 |
39.2 |
42 |
28 |
4.5 |
|||||||||
|
36 |
32.0 |
М48х2 |
57.7 |
50 |
29 |
5.0 |
61 |
|||||||||
|
38 |
34.0 |
М42х.1.5 |
42.2 |
46 |
23 |
62 |
||||||||||
