ПК Урал г. Пермь изготавливает и производит трубный фитинг для соединения пневматических, гидравлических, топливных трубопроводов. Детали трубопроводов: проходник ввертной ГОСТ 16071-70. Проходники ввертные ГОСТ 16071-70 под металлическое уплотнение для соединений трубопроводов по внутреннему конусу. Материал: сталь марок 38ХА, Ст45, 13Х11Н2В2МФ.
Проходник ввертной ГОСТ 16071-70 производится из углеродистой стали Ст45, хромистой перлитной стали 38ХА, жаропрочной криогенной нержавеющей стали 13Х11Н2В2МФ.
ПК Урал производитель фитинга — проходник ввертной ГОСТ 16071-70,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник ввертной ГОСТ 16071-70 из стали Ст45, 38ХА, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник ввертной ГОСТ 16071-70:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник ввертной ГОСТ 16071-70
Проходник ввертной ГОСТ 16071-70 изготавливается из сортового проката – шестигранного прутка на токарно-винторезных станках. Для этого применяются три марки сталей – углеродистая конструкционная качественная 45, низколегированная перлитная хромистая сталь 38ХА, коррозиестойкая жаропрочная 13Х11Н2В2МФ с криогенными свойствами.
Данный фитинг используется на трубопроводах с высокой и низкой агрессивностью среды жидкого или газообразного агрегатного состояния под давлением 8.5 – 65 МПа при температуре — 60 °С … + 500 °С. Номинальный размер изделия соответствует наружному размеру присоединяемой трубы 6 – 36 мм.

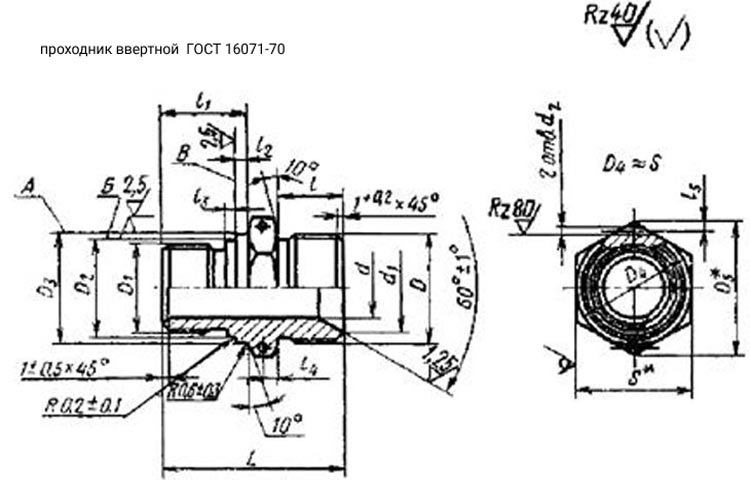

Чертеж проходник ввертной ГОСТ 16071-70:
Проходник ГОСТ 16071-70 ввертной под металлическое уплотнение для соединений трубопроводов по внутреннему конусу. Проходники ввертные ГОСТ 16071-70 – это фитинг, который применяется как составляющая стыковочного узла при монтаже трубопроводов различного назначения.
таблица исполнений проходник ввертной ГОСТ 16071-70:
|
Dн |
S |
D5 |
D3 |
D2 |
D1 |
D |
d2 |
d1 |
d |
||||||||
|
6 |
17 |
19.6 |
13 |
10.2 |
М10 |
М14х1.5 |
1.5 |
11 |
4 |
||||||||
|
8 |
15 |
12.2 |
М12х1.5 |
М16х1.5 |
13 |
5 |
|||||||||||
|
10 |
19 |
21.9 |
17 |
14.2 |
М14х1.5 |
М18х1.5 |
15 |
8 |
|||||||||
|
12 |
22 |
25.4 |
19 |
16.2 |
М16х1.5 |
М20х1.5 |
17 |
10 |
|||||||||
|
14 |
24 |
27.7 |
21 |
18.2 |
М18х1.5 |
М22х1.5 |
19 |
12 |
|||||||||
|
16 |
27 |
31.2 |
23 |
20.2 |
М20х1.5 |
М24х1.5 |
21 |
14 |
|||||||||
|
18 |
30 |
34.6 |
25 |
22.2 |
М22х1.5 |
М27х1.5 |
24 |
16 |
|||||||||
|
20 |
32 |
36.9 |
27 |
24.2 |
М24х1.5 |
М30х1.5 |
27 |
18 |
|||||||||
|
22 |
36 |
41.6 |
30 |
27.2 |
М27х1.5 |
М33х1.5 |
29 |
20 |
|||||||||
|
24 |
41 |
47.4 |
33 |
30.2 |
М30х1.5 |
22 |
|||||||||||
|
25 |
М36х1.5 |
32 |
23 |
||||||||||||||
|
28 |
36 |
33.2 |
М33х1.5 |
М39х1.5 |
35 |
26 |
|||||||||||
|
30 |
46 |
53.1 |
39 |
36.2 |
М36х1.5 |
2 |
35.5 |
28 |
|||||||||
|
32 |
42 |
39.2 |
М39х1.5 |
М42х1.5 |
38 |
30 |
|||||||||||
|
34 |
М45х1.5 |
41 |
32 |
||||||||||||||
|
36 |
50 |
57.7 |
46 |
42.2 |
М42х1.5 |
М48х1.5 |
44 |
34 |
|||||||||
|
Dн |
Вес |
L |
l5 |
l4 |
l3 |
l2 |
l1 |
l |
|||||||||
|
6 |
3.02 |
35.5 |
2 |
3 |
2 |
2.5 |
17 |
13 |
|||||||||
|
8 |
3.43 |
||||||||||||||||
|
10 |
4.04 |
||||||||||||||||
|
12 |
5.21 |
36.5 |
18 |
||||||||||||||
|
14 |
6.63 |
38.5 |
2 |
19 |
15 |
||||||||||||
|
16 |
8.03 |
41.5 |
3 |
20 |
|||||||||||||
|
18 |
9.49 |
42.5 |
2.5 |
3 |
21 |
||||||||||||
|
20 |
8.11 |
16 |
|||||||||||||||
|
22 |
14.46 |
44.5 |
22 |
||||||||||||||
|
24 |
12.51 |
17 |
|||||||||||||||
|
25 |
16.22 |
45.5 |
|||||||||||||||
|
28 |
18.05 |
||||||||||||||||
|
30 |
16.1 |
46.5 |
2.5 |
4 |
|||||||||||||
|
32 |
20 |
||||||||||||||||
|
34 |
22.7 |
47.5 |
|||||||||||||||
|
36 |
26.25 |
23 |
|||||||||||||||
Проходник ввертной ГОСТ 16071-70 конструктивно состоит из трех элементов – двух цилиндрической формы, разной длины и диаметра плюс центральной – изготовленной под шестигранник и резьбой от М 14 до М 48. В этой части фитинг имеет два отверстия, которые расположены сегментно, их предназначение застопорить проходник, стянув его проволокой с ниппелем полусферического или сферического вида, в теле которого имеются аналогичные отверстия. Этим и обеспечивается надежность соединения, а также исключается возможность самопроизвольного демонтажа. Внутренняя часть цилиндра большего диаметра обработана под конус, с этой стороны и вставляется ниппель, имеющий поверхность, совпадающую по форме.
