Проходник прямой ГОСТ 16050-70 удлиненный для соединений трубопроводов по внутреннему конусу. Трубопроводный фитинг проходник прямой ГОСТ 16050-70 удлиненный входит в состав сборочных единиц для быстроразъемного резьбового соединения по внутреннему конусу 60º.
В двухстороннем трубопроводном фитинге проходник прямой ГОСТ 16050-70 удлиненный, при обозначении марки стали используется кодировка:
- 011 – 13Х11Н2В2МФ
- 012 – 12Х18Н9Т
- 021 – 38ХА
- 022 – сталь 45
При необходимости, изготовим трубопроводный фитинг в комплекте с накидной гайкой, ниппелем с наружным конусом, сферического, полусферического типа, нажимным кольцом и проволочным фиксатором.
ПК Урал производитель фитинга — проходник прямой ГОСТ 16050-70
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник прямой ГОСТ 16050-70 из 38ХА, 12Х18Н9Т, Ст45, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник прямой ГОСТ 16050-70:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник прямой ГОСТ 16050-70 удлиненный
В документации стандарта ГОСТ 16050-70 приводятся требования к конструкции, применению, конфигурации прямых проходников:
- производство из жаропрочных криогенных нержавеющих сталей 13Х11Н2В2МФ, 12Х18Н9Т, легированной стали 38ХА или углеродистой конструкционной стали 45
- изготовление по технологии токарной обработки, фрезеровки из сортового проката цельнотянутого (пруток круглого, шестигранного сечения в поперечнике)
- эксплуатация в температурном диапазоне от — 60 °С до + 500 °С под давлением 8.5 – 65 МПа в рабочих средах жидкого, газообразного агрегатного состояния с разной степенью агрессивности
- назначение для быстроразъемного соединения труб с одинаковым наружным диаметром
- использование в составе сборочной единицы – соединение по внутреннему конусу
- комплектация остальными деталями при поставке – упорное кольцо два ниппеля со сферической, полусферической или конусной головкой, накидная гайка внутренняя или наружная
- применение в авиационной или общей технике, трубопроводах систем для ее обслуживания
- наружный диаметр соединяемых труб от 6 мм до 38 мм, дина 48 мм – 63 мм, толщина стенки 5 мм – 6 мм

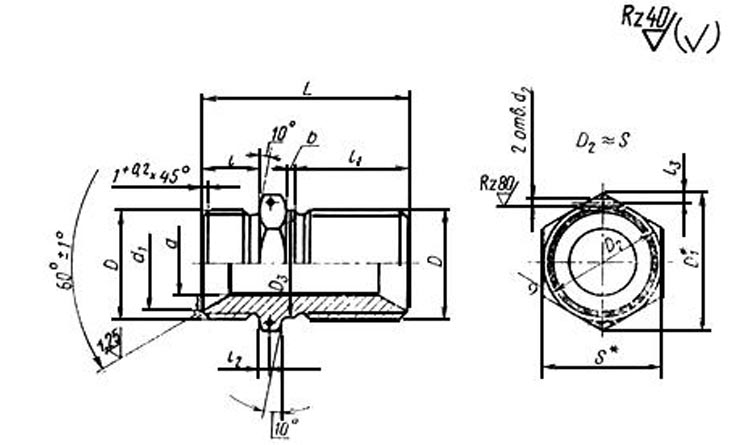

Чертеж проходник прямой ГОСТ 16050-70
Пример условного обозначения прямого проходника к трубопроводу Dн 16 из стали марки 45: проходник прямой 16-022 ГОСТ 16050-70
Пример условного обозначения прямого проходника к трубопроводу Dн 16, из стали марки 38ХА: проходник прямой 16-021 ГОСТ 16050-70
Пример условного обозначения прямого проходника к трубопроводу Dн 16, из стали марки 12Х18Н9Т: проходник прямой 16-012 ГОСТ 16050-70
Пример условного обозначения прямого проходника к трубопроводу Dн 16, из стали марки 13Х11Н2В2МФ: проходник прямой 16-011 ГОСТ 16050-70
Пример условного обозначения прямого проходника к трубопроводу Dн 16, для изделий авиационной и общей техники: проходник прямой 16-022А ГОСТ 16050-70,
проходник прямой 16-021А ГОСТ 16050-70, проходник прямой 16-012А ГОСТ 16050-70, проходник прямой 16-011А ГОСТ 16050-70.
таблица значения размеров трубопроводной детали проходник прямой ГОСТ 16050-70 удлиненный
|
Dн |
S |
D3 |
D1 |
D |
d2 |
d1 |
d |
|||
|
6 |
17 |
16.2 |
19.6 |
М14х1.5 |
1.5 |
11 |
4 |
|||
|
8 |
М16х1.5 |
13 |
6 |
|||||||
|
10 |
19 |
18.2 |
21.9 |
М18х1.5 |
15 |
8 |
||||
|
12 |
22 |
20.2 |
25.4 |
М20х1.5 |
17 |
10 |
||||
|
14 |
24 |
22.2 |
27.7 |
М22х1.5 |
19 |
12 |
||||
|
16 |
27 |
24.2 |
31.2 |
М24х1.5 |
21 |
14 |
||||
|
18 |
30 |
27.2 |
34.6 |
М27х1.5 |
24 |
16 |
||||
|
20 |
32 |
30.2 |
36.9 |
М30х1.5 |
27 |
18 |
||||
|
22 |
36 |
33.2 |
41.6 |
М33х1.5 |
29 |
20 |
||||
|
24 |
22 |
|||||||||
|
25 |
41 |
36.2 |
47.3 |
М36х1.5 |
32 |
23 |
||||
|
28 |
39.2 |
М39х1.5 |
35 |
26 |
||||||
|
30 |
35.5 |
28 |
||||||||
|
32 |
46 |
42.2 |
53.1 |
М42х1.5 |
2 |
38 |
30 |
|||
|
34 |
45.5 |
М45х1.5 |
41 |
32 |
||||||
|
36 |
50 |
48.5 |
57.7 |
М48х1.5 |
44 |
34 |
||||
|
38 |
36 |
|||||||||
|
Dн |
Вес. г |
b |
L |
l3 |
l2 |
l1 |
l |
|||
|
6 |
4.3 |
2 |
46 |
2 |
3 |
25 |
13 |
|||
|
8 |
5.6 |
|||||||||
|
10 |
7.4 |
|||||||||
|
12 |
9.3 |
|||||||||
|
14 |
11.4 |
|||||||||
|
16 |
14 |
2.5 |
53 |
4 |
28 |
15 |
||||
|
18 |
17 |
3 |
29 |
|||||||
|
20 |
20.4 |
56 |
4 |
30 |
||||||
|
22 |
23.7 |
59 |
5 |
31 |
16 |
|||||
|
24 |
28 |
|||||||||
|
25 |
31.3 |
61 |
4 |
33 |
17 |
|||||
|
28 |
37.5 |
|||||||||
|
30 |
42 |
|||||||||
|
32 |
45 |
3 |
63 |
2.5 |
5 |
|||||
|
34 |
48.6 |
|||||||||
|
36 |
52.5 |
|||||||||
|
38 |
61.4 |
|||||||||
