Проходник прямой ГОСТ 20188-74, проходники прямые герметизируемые для соединений трубопроводов по наружному конусу. Код материала: 31А — алюминиевый сплав, 22А — сталь 45, 13А — сталь 12Х18Н9Т, 11А — сталь 13Х11Н2В2МФ, 41А — бронза. Материал: Ст45, Д16Т, 13Х11Н2В2МФ, 12Х18Н10Т, бронза.
Список материалов, из которых ПК Урал изготавливает проходники прямые ГОСТ 20188-74, достаточно широк, легированные, конструкционные, теплостойкие, жаростойкие, коррозиестойкие, а также сплавы цветных металлов. Приведем часть из них – 13Х11Н2В2МФ, 14Х17Н2, 12Х18Н10Т, 10Х11Н23Т3МР, 30ХГСА, ст.45, Д16Т, Бр.АЖМц …
ПК Урал производитель фитинга — проходник прямой ГОСТ 20188-74,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя проходник прямой ГОСТ 20188-74 из Ст45, Д16Т, 13Х11Н2В2МФ, 12Х18Н10Т, бронза организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить проходник прямой ГОСТ 20188-74:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Проходник прямой ГОСТ 20188-74
Проходник прямой герметизируемый для соединений трубопроводов по наружному конусу ГОСТ 20188-74, обеспечивает отличную устойчивость а так же максимально герметичное соединения, монтаж которого осуществляется за короткий промежуток времени. Материалы: Сталь 45 (прочность до 600 МПа, ГОСТ 1050-88), 13Х11Н2В2МФ-Ш (жаропрочность, криогенные свойства), 12Х18Н10Т (коррозионная стойкость, ГОСТ 5632-72), Д16Т (лёгкость, коррозионная стойкость), бронза (антикоррозионные свойства).

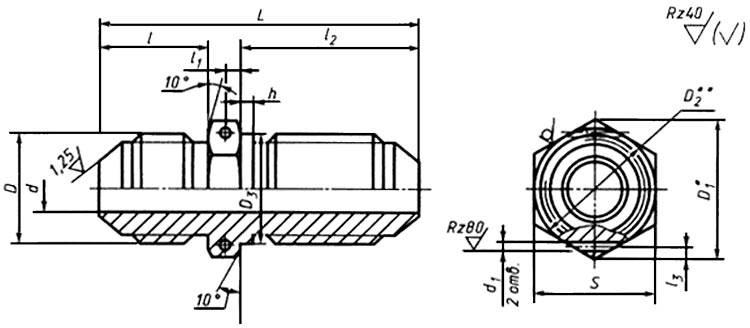

Чертеж проходник прямой ГОСТ 20188-74
В конструкцию фитинга герметизируемого прямого проходника ГОСТ 20188-74 входит три компонента: две цилиндрических части разной длины, их концы срезаны под углом для посадки ниппеля подходящего размера и центральной, шестигранной (размеры S12 – S50 мм), с помощью которой производится затяжка соединения, для чего применяется гаечный ключ или специальный инструмент. Внутренняя полость – это цилиндр с гладкими стенками, без выступов, канавок и перепадов по диаметру. В шестигранной части могут иметься отверстия: они изготовлены в противоположных частях и имеют сегментарное направление. Они необходимы для того, чтобы добиться прочной фиксации проходника относительно других элементов соединения: в них пропускают проволоку и притягивают к ниппелю или другой детали, участвующей в стыковке.
Точность: Допуск радиального биения 0.08 мм, резьба 6g (M8–M48, ГОСТ 13955-74).
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава:
Проходник прямой 14-31А ГОСТ 20188-74
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм, из стали марки 45:
Проходник прямой 14-22А ГОСТ 20188-74
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм, из стали марки 12Х18Н9Т:
Проходник прямой 14-13А ГОСТ 20188-74
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм, из стали марки 13Х11Н2В2МФ:
Проходник прямой 14-11А ГОСТ 20188-74
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм, из бронзы:
Проходник прямой 14-41А ГОСТ 20188-74
Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм, для изделий общего применения:
Проходник прямой 14-31 ГОСТ 20188-74
Проходник прямой 14-22 ГОСТ 20188-74
Проходник прямой 14-13 ГОСТ 20188-74
Проходник прямой 14-11 ГОСТ 20188-74
Проходник прямой 14-41 ГОСТ 20188-74
таблица значения размеров трубопроводной детали проходник прямой ГОСТ 20188-74
| d | d1 | D | D1 | D3 | S | l | l1 | l2 | l3 | L | h | |||
|
На- диа- труб |
+0.12 |
±0.3 |
Но- |
Пред. откл. |
Но- |
Пред. |
±0.2 |
±0.2 |
||||||
|
3 |
1.7 |
M8x1 |
13.8 |
8.2 |
12 |
13 |
25.5 |
44 |
||||||
|
4 |
2.7 |
1.2 |
M10x1 |
16.2 |
10.2 |
14 |
14 |
26.5 |
1.5 |
46 |
1.5 |
|||
|
6 |
3.7 |
M12x1 |
12.2 |
15 |
27.5 |
±0.3 |
48 |
|||||||
|
8 |
5.5 |
М14х1 |
19.6 |
14.2 |
17 |
3.0 |
±0.2 |
29.0 |
50 |
|||||
|
10 |
7.5 |
M16x1 |
21.9 |
16.2 |
19 |
16 |
31.0 |
53 |
2.0 |
|||||
|
12 |
9.5 |
М20х1.5 |
25.4 |
20.2 |
22 |
20 |
34.0 |
60 |
||||||
|
14 |
11.5 |
М22х1.5 |
27.7 |
22.2 |
24 |
|||||||||
|
16 |
13.5 |
1.5 |
М24х1.5 |
31.2 |
24.2 |
27 |
21 |
36.5 |
2.0 |
65 |
||||
|
18 |
15.5 |
М27х1.5 |
34.6 |
27.2 |
30 |
37.5 |
66 |
|||||||
|
20 |
17.0 |
М30х1.5 |
36.9 |
30.2 |
32 |
22 |
38.5 |
69 |
||||||
|
22 |
19.0 |
М33х2 |
41.6 |
33.2 |
36 |
26 |
4.0 |
42.5 |
±0.4 |
77 |
2.5 |
|||
|
25 |
22.0 |
|||||||||||||
|
28 |
25.0 |
М39х2 |
47.3 |
39.2 |
41 |
±0.25 |
44.5 |
80 |
||||||
|
30 |
27.0 |
27 |
||||||||||||
|
32 |
28.0 |
М42х2 |
53.1 |
42.2 |
46 |
4.5 |
46.0 |
82 |
||||||
|
34 |
30.0 |
2.0 |
М45х2 |
45.2 |
28 |
2.5 |
3.0 |
|||||||
|
36 |
32.0 |
М48х2 |
57.7 |
48.2 |
50 |
29 |
4.0 |
47.0 |
84 |
|||||
|
38 |
34.0 |
|||||||||||||
