Гайка накидная по ГОСТ 16046-70 — это специальный крепёж для разъёмных соединений трубопроводов по внутреннему конусу. Гайка ГОСТ 16046-70 имеет шестигранную форму с куполообразной крышкой, которая защищает резьбу от загрязнений и придаёт эстетичный вид. Внутри — отверстие с метрической резьбой, стандарт охватывает гайки для труб с условным наружным диаметром Dн от 6 мм до 38 мм.
ПК Урал производитель фитинга — гайка накидная ГОСТ 16046-70,
для оптовых покупателей:
-
предоставим особые условия сотрудничества, цены и условия оплаты
-
мы открыты к взаимовыгодному сотрудничеству
-
для каждого покупателя гайка накидная ГОСТ 16046-70 из Ст45, 13Х11Н2В2МФ организуем доставку удобной для него транспортной кампанией
- производитель ПК Урал
заказать и купить гайка накидная ГОСТ 16046-70:
тел: +7 (342) 20-22-004
почта: ooopkural@bk.ru
Гайка накидная ГОСТ 16046-70
Гайки ГОСТ 16046-70 накидные полусферических ниппелей для соединений трубопроводов по внутреннему конусу. Отличается наличием контровочных отверстий для пропуска проволоки, обеспечивающей надежную фиксацию соединения против вибрационных нагрузок. Гайка накидная ГОСТ 16046-70 обеспечивает высокую надежность соединения благодаря уникальной конструкции и качественным материалам. Применение в условиях высоких нагрузок и агрессивных сред делает их незаменимым элементом в специфических отраслях промышленности.
- Материал: сталь марки 45 и 13Х11Н2В2МФ
- Допуски радиального биения поверхности А и торцового — поверхности Б относительно оси резьбы — 0.1 мм
- Допускается фаска 0.4+0.2(-0.1)х45º вместо R0.4+0.2(-0.1)

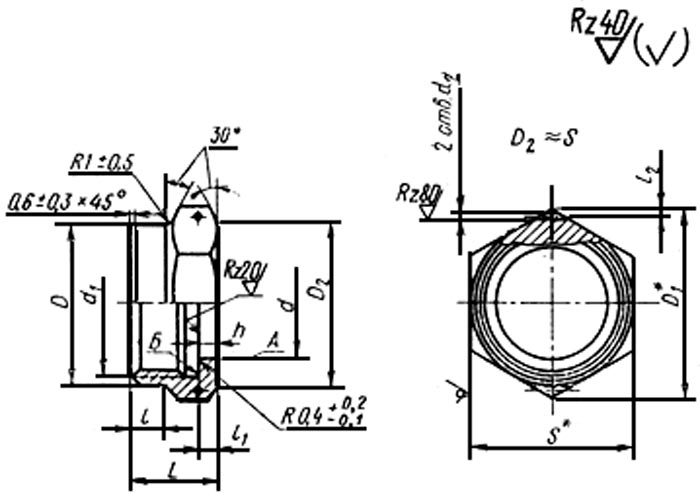

Чертеж гайка накидная ГОСТ 16046-70
Внутренняя часть накидной гайки оборудована резьбой, которая позволяет ей плотно взаимодействовать с соответствующим элементом крепления. Особенностью данного вида накидной гайки является наличие обжимной вершины – это конструктивное решение предназначено для обеспечения надёжного соединения ниппеля и трубы или другого соединяемого изделия.
Использование гайки накидной ГОСТ 16046-70 позволяет не только зафиксировать деталь, но и создать дополнительное уплотнение в месте соединения, что особенно важно в системах, где требуется герметичность.
таблица значения размеров гайка накидная ГОСТ 16046-70
|
Наруж. диам. труб Dн |
d |
Резьба d. |
d2 |
D |
D1 |
S |
l |
l1 |
l2 |
L |
h |
|
Пред. откл. по Н11 |
Пред. откл. +0.12 -0.06 |
Пред. откл. |
|||||||||
|
+0.2 |
+0.4 |
||||||||||
|
6 |
8.7 |
М14х1.5 |
1.2 |
17 |
21.9 |
19 |
7 |
2.5 |
1.5 |
14 |
3 |
|
8 |
10.7 |
M16x1.5 |
19 |
25.4 |
22 |
||||||
|
10 |
12.7 |
M18x1.5 |
1.5 |
21 |
27.7 |
24 |
3.0 |
2.0 |
|||
|
12 |
14.7 |
M20x1.5 |
23 |
31.2 |
27 |
15 |
|||||
|
14 |
16.7 |
М22х1.5 |
25 |
8 |
|||||||
|
16 |
18.7 |
M24x1.5 |
27 |
34.6 |
30 |
18 |
4 |
||||
|
18 |
21.3 |
M27x1.5 |
30 |
36.9 |
32 |
||||||
|
20 |
23.3 |
M30x1.5 |
34 |
41.6 |
36 |
||||||
|
22 |
25.3 |
M33x1.5 |
37 |
47.3 |
41 |
||||||
|
24 |
27.3 |
||||||||||
|
25 |
28.3 |
M36x1.5 |
40 |
||||||||
|
28 |
31.3 |
M39x1.5 |
2.0 |
43 |
53.1 |
46 |
4.0 |
2.5 |
21 |
5 |
|
|
30 |
33.3 |
||||||||||
|
32 |
35.3 |
M42x1.5 |
46 |
||||||||
|
34 |
37.3 |
M45x1.5 |
50 |
57.7 |
50 |
10 |
|||||
|
36 |
39.3 |
M48x1.5 |
53 |
63.5 |
55 |
||||||
|
38 |
41.3 |
||||||||||
